Référence SMD 8600 : Le wagon sous-station mobile
La conception de ces différents kits est réalisée entièrement par SMD PRODUCTIONS sur la base des plans d'origine constructeurs.

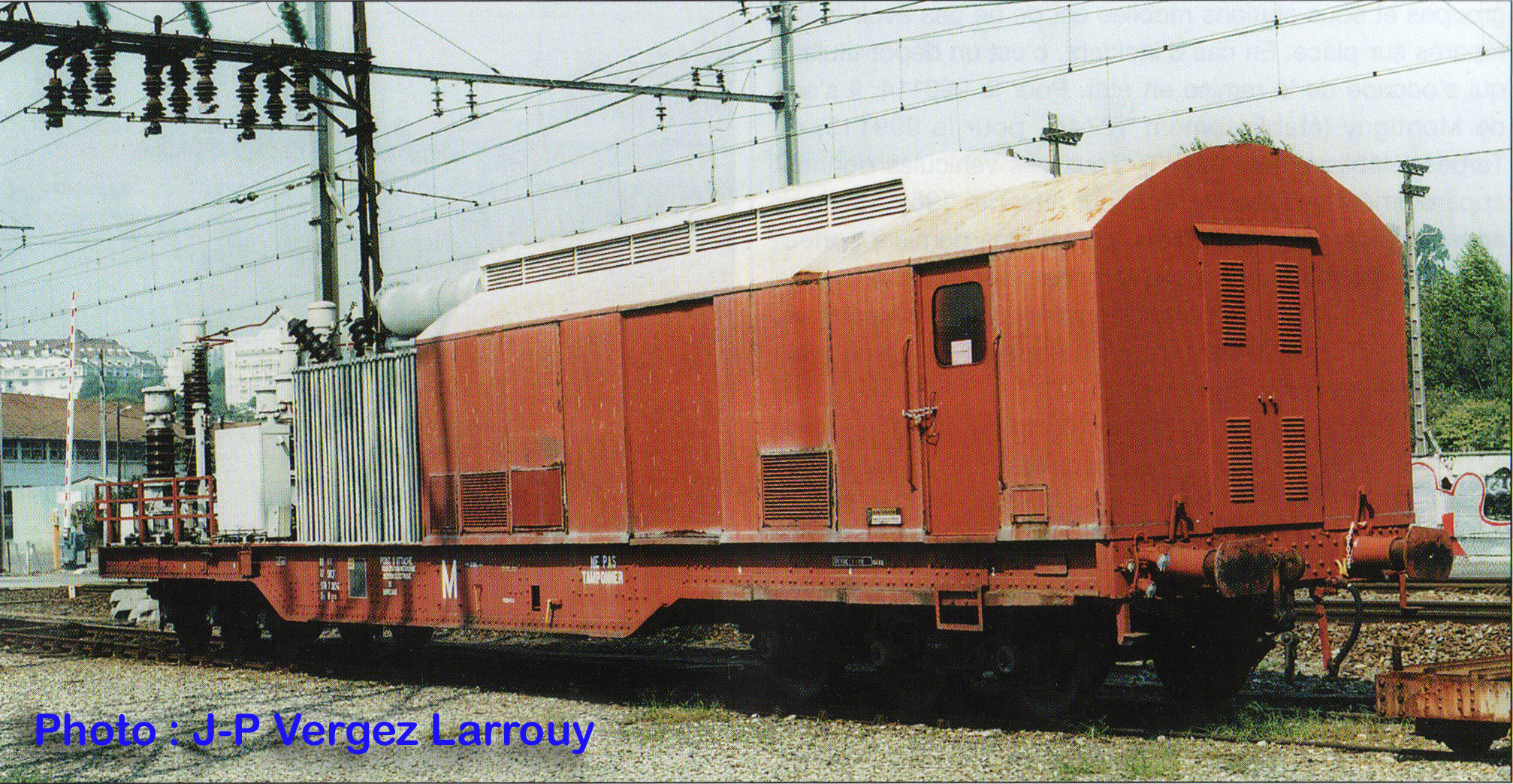

Ce wagon sert a dépanner l'alimentation caténaires pendant les travaux...
Ces wagons ont été réalisés en 1948 et ont terminés leur vie active en 1999... date de dernière révision connue.
Le châssis est monté sur deux bogies a 3 essieux
Cet ensemble sera composé d'un châssis et de superstructures en impression 3D, il sera équipé d'origine d'attelages a élongation.
Wagon au prix 2023 de : 175.00 euros + frais de port
Reste 3 exemplaires

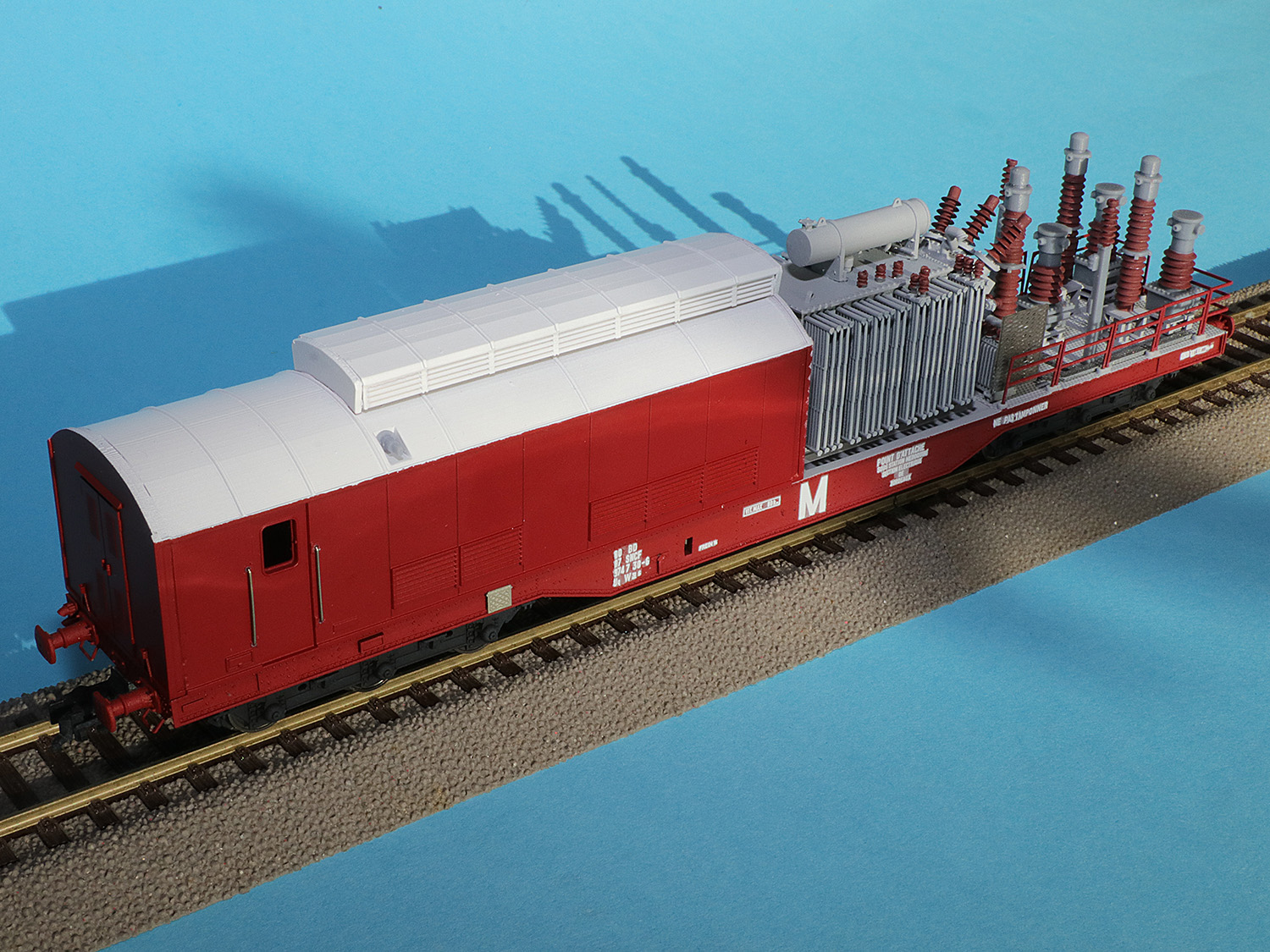

Photo du modèle terminé avec ses marquages
Petits commentaires sur le montage :
En premier lieu mettre en place les 2 écrous M2 dans le châssis et assurer avec un point de colle.
Ensuite après enlèvement des supports d'impression sous châssis coller les 2 cordes a piano là ou elles sont visibles.
Montage des tampons et habillage de traverse, mettre en place les 2 tampons sur l'habillage et vérifiez
que le montage s'effectue bien à sec , attention au sens.
Sur la caisse attention au montage des vitrages après peinture... ne les laissez pas tomber a l'intérieur.
Lors du collage des support d'isolateurs principaux pensez a bien les orienter "méplat" vers la traverse.
Nombreux clients nous on demandé avec quoi apprêter le modèle avant peinture...
Nous avons simplement utilisé des apprêts de différentes couleurs de chez AMMO ( colle21)
TTH 100 = noir pour les bogies
TTH 101 = blanc pour le toit de la caisse
TTH 102 = gris clair pour les accessoires et tranfos div
TTH 105 = rouge pour le châssis et la caisse
Voilà c'est pas plus difficile que ça et le rendu est excellent...
*****************************
Bernard Ciry a rédigé un article dans les 2 derniers numéros de RMF...
Lors du montage il disposait d'un modèle de pré série , les trous de rambardes n'ont pas a être repercés.

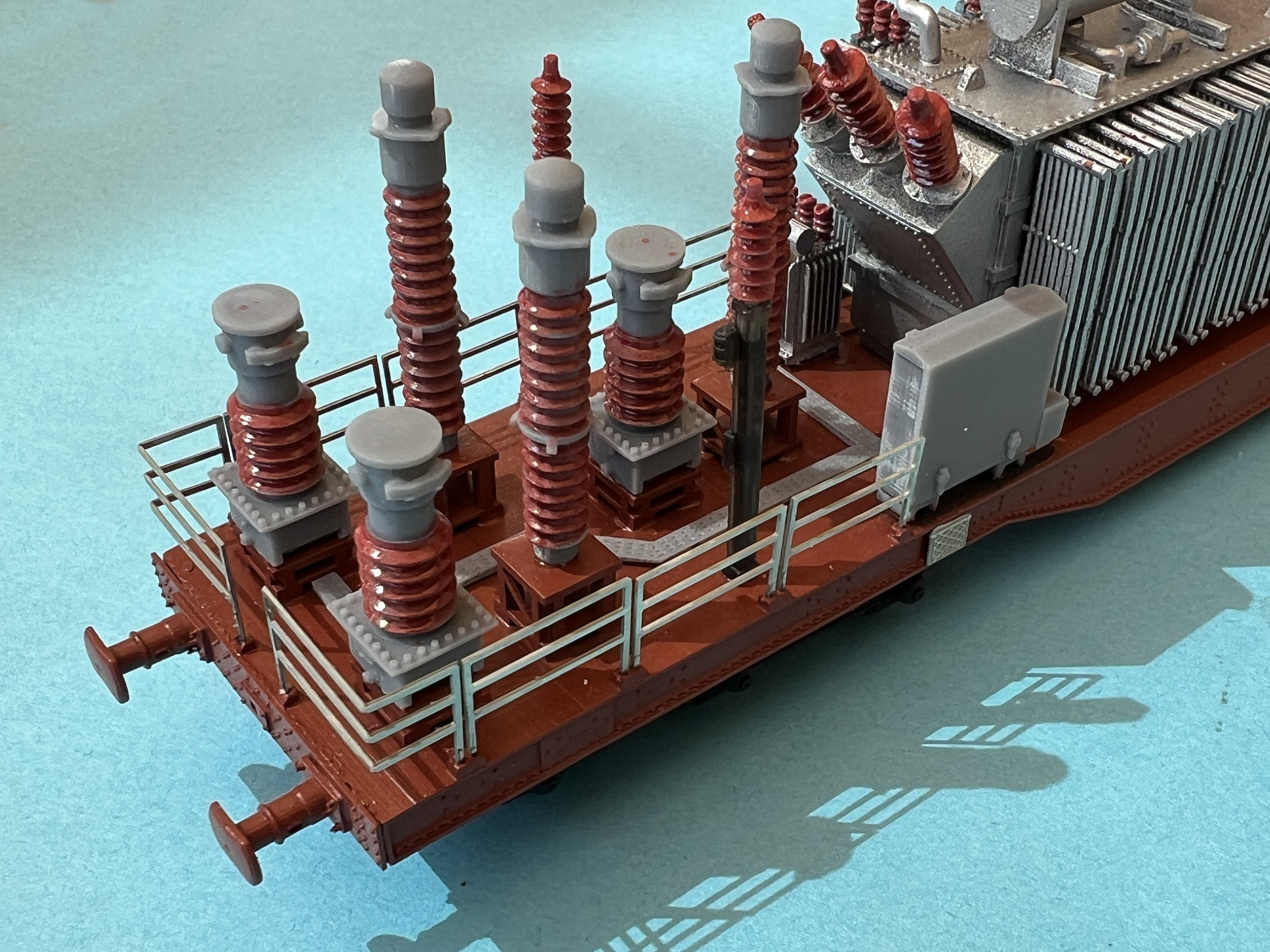

Photo de détail de la partie Isolateurs
Attention notice en cours de
rédaction...
Vous aurez besoin d'une pince coupante ( préférence coupe droite ) d'une pince plate, d'une lime fine plate.. Les pliages sont très simples à réaliser. Ce modèle est équipé d'attelages à élongation
